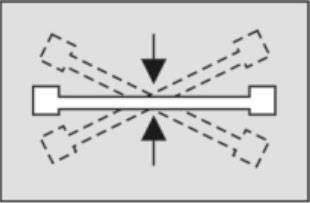

ТОРЦЕВОЕ БИЕНИЕ Причины: Деформированный корпус; торцевое биение прижимного и опорного фланцев или вала привода; недостаточная жесткость корпуса; отсутствия параллельности относительного перемещения заготовки и инструмента; недостаточное закрепление инструмента. |
 |
РАДИАЛЬНОЕ БИЕНИЕ Причины: Радиальное биение посадочного вала или переходного кольца; дефект посадочного отверстия корпуса (вала привода); неравномерный износ сегментов; неравномерная подача круга/ материала в процессе резания; износ посадочного диаметра вала привода. |
 |

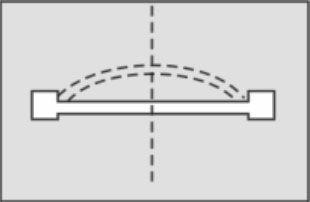

ДЕФОРМАЦИЯ КОРПУСА Причины: Ударное воздействие на корпус; заклинивание в резе; низкая режущая способность сегментов; потеря жесткости корпусом из-за неправильной рихтовки или перегрева; отсутствие нависания алмазных сегментов над корпусом; глубина резания выше рекомендуемой; повышенная нагрузка при резании. |
 |

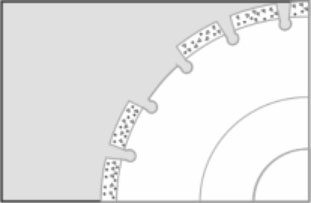

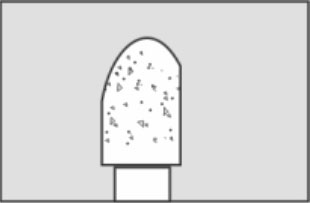

НЕРАВНОМЕРНЫЙ ИЗНОС СЕГМЕНТОВ Причины: Радиальное биение отрезного инструмента; вибрации шпинделя и/или заготовки. |
 |

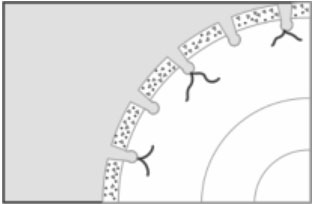

ТРЕЩИНЫ НА КОРПУСЕ Причины: Потеря жесткости корпусом из-за чрезмерных нагрузок (завышена глубин резания или скорость подачи); радиальное биение инструмента; заклинивание в резе; неудовлетворительное качество стали корпуса. |
 |

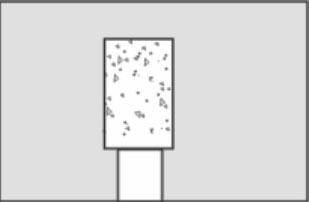

ОТСУТСТВИЕ РЕЖУЩЕЙ СПОСОБНОСТИ Причины: Неправильный подбор инструмента по отношению к обрабатываемому материалу; неправильные режимы резания (завышена частота вращения круга; завышена глубина резания; занижена скорость подачи); избыточное количество воды. |
 |

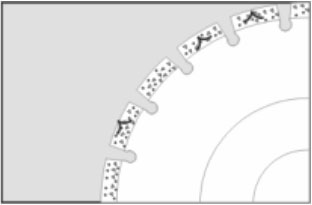

ТРЕЩИНЫ СЕГМЕНТОВ Причины: Низкая режущая способность сегментов; чрезмерная нагрузка при резании; наличие радиального биения круга. |
 |
ОТРЫВ СЕГМЕНТОВ Причины: Заклинивание в резе; неудовлетворительная прочность закрепления сегментов на корпусе (пайка; сварка); перегрев в зоне резания из-за недостаточной подачи воды; деформация корпуса. |
 |

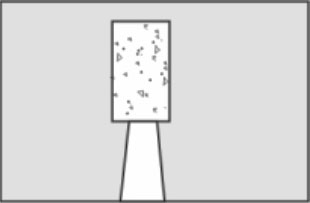

ИЗНОС КОРПУСА В ЗОНЕ КРЕПЛЕНИЯ СЕГМЕНТОВ Причины: Неправильный подбор инструмента по отношению к обрабатываемому материалу; затирание плоскости корпуса в резе из-за отсутствия нависания сегментов над ним; неэффективный вынос водой высокоабразивных частиц шлама из зоны резания; торцевое биение. |
 |

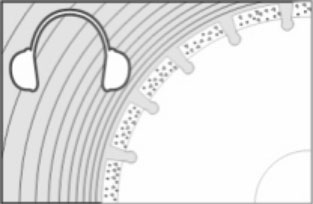

ЧРЕЗМЕРНЫЙ ШУМ, ВИБРАЦИЯ Причины: Зашлифовка алмазоносного слоя сегментов вследствие неправильных режимов резания; износ подшипников шпинделя; недостаточная жесткость крепления диска на станке; не закреплена заготовка обрабатываемого материала; потеря жесткости корпуса; отрыв сегментов. |
 |

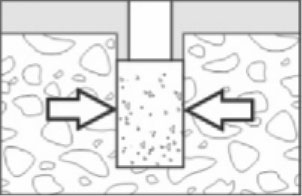

ЗАКЛИНИВАНИЕ В РЕЗЕ Причины: Не закреплена заготовка обрабатываемого материала; складывание отрезаемых частей заготовки; отсутствие параллельности относительного перемещения заготовки и отрезного круга; отсутствие перпендикулярности торца посадочного фланца относительно плоскости рабочего стола; отсутствие нависания сегментов над корпусом; деформация корпуса. |
 |
ПОВЫШЕННЫЙ ИЗНОС СЕГМЕНТОВ Причины: Неправильный подбор инструмента по отношению к обрабатываемому материалу; неоптимальные режимы резания (занижена частота вращения круга; занижена глубина резания; завышена скорость подачи); радиальное и/или торцевое биение. |
